절수페달, 발판 스위치 고장 났을 때, 고치는 방법

예전에 살던 아파트에서 싱크대 절수 페달, 즉 발판 스위치가 오동작하더니 아예 동작을 하지 않아 고민을 한 적이 있었다.

내 생각에는 이 발판 스위치 안에 수많은 부품들로 이루어진 회로 기판이 있다고 생각했기 때문,,



막상 분해해 보니

헐~~

택트 스위치 하나만 연결된 구조,,



너무 허무했다.



집에 있던 택스 스위치, 일명 푸시 스위치로 대충 놓이만 맞춰놓고 쉽게 고쳤다.



바닥에서 절수 페달 분리하기

마루에 양면 테이프로 붙어 있기 때문에, 헤라나 실을 이용해서 절수 페달을 분리할 수 있다.

싱크대 안쪽에 절수 모듈에서 선을 제거 한다.





보이는 나사 4개를 푸르면 절수 페달이 완전 분해 된다.

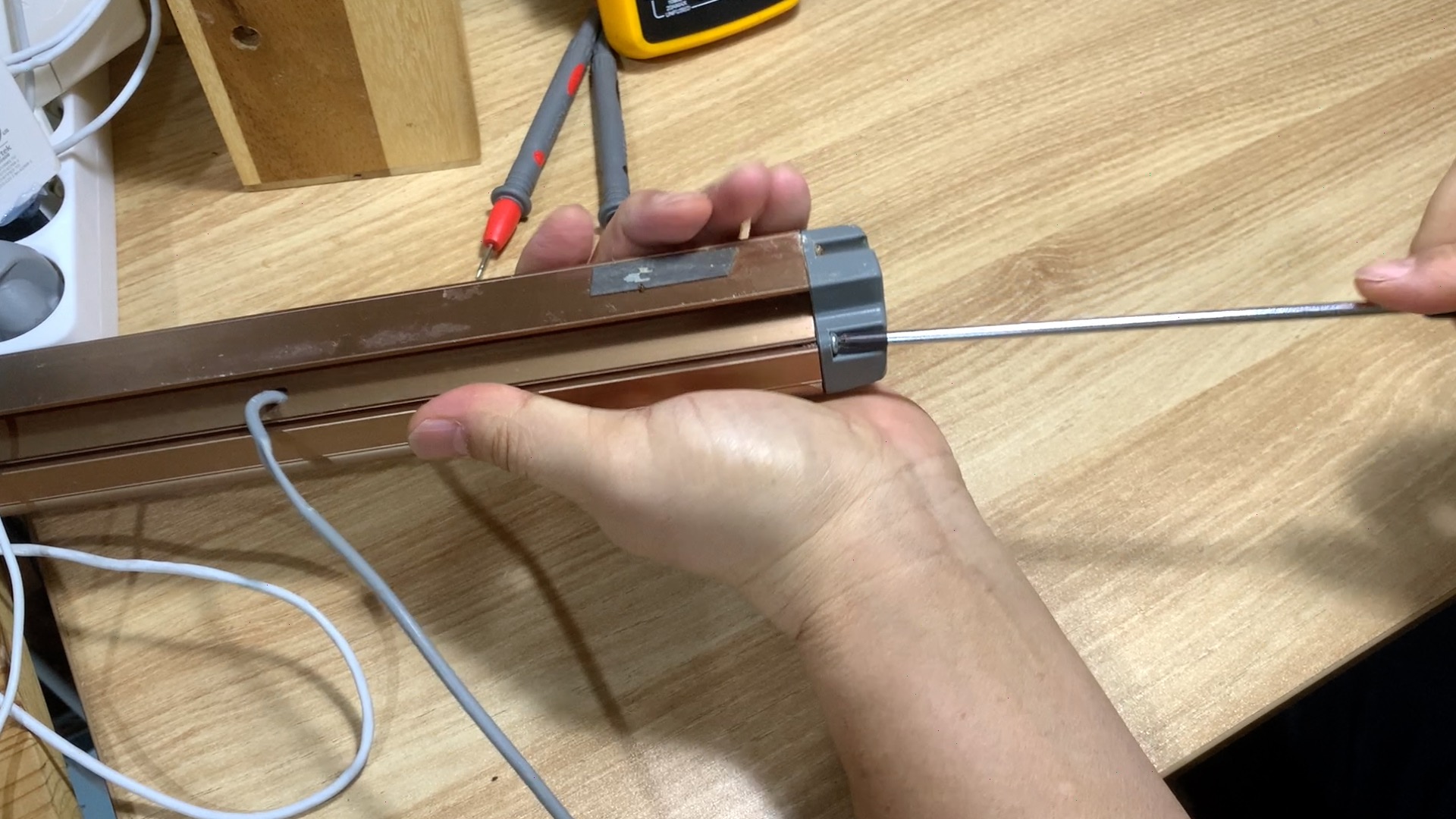

보이는 나사를 제거





그리고 테스터기로 쇼트 검사를 해보면 택트 스위치(푸시 스위치)가 불량이라는 것을 알 수 있다.

이렇게 큰 덩치에 저런 스위치 하나 들어 있다는 게 무지 실망스럽긴 하다.

스위치를 몇 개 더 병렬로 넣던지, 아니면 좀 내구성이 좋은 스위치 부품을 사용하던지 하면 좋을 것 같은데,,

암튼 부실하다.

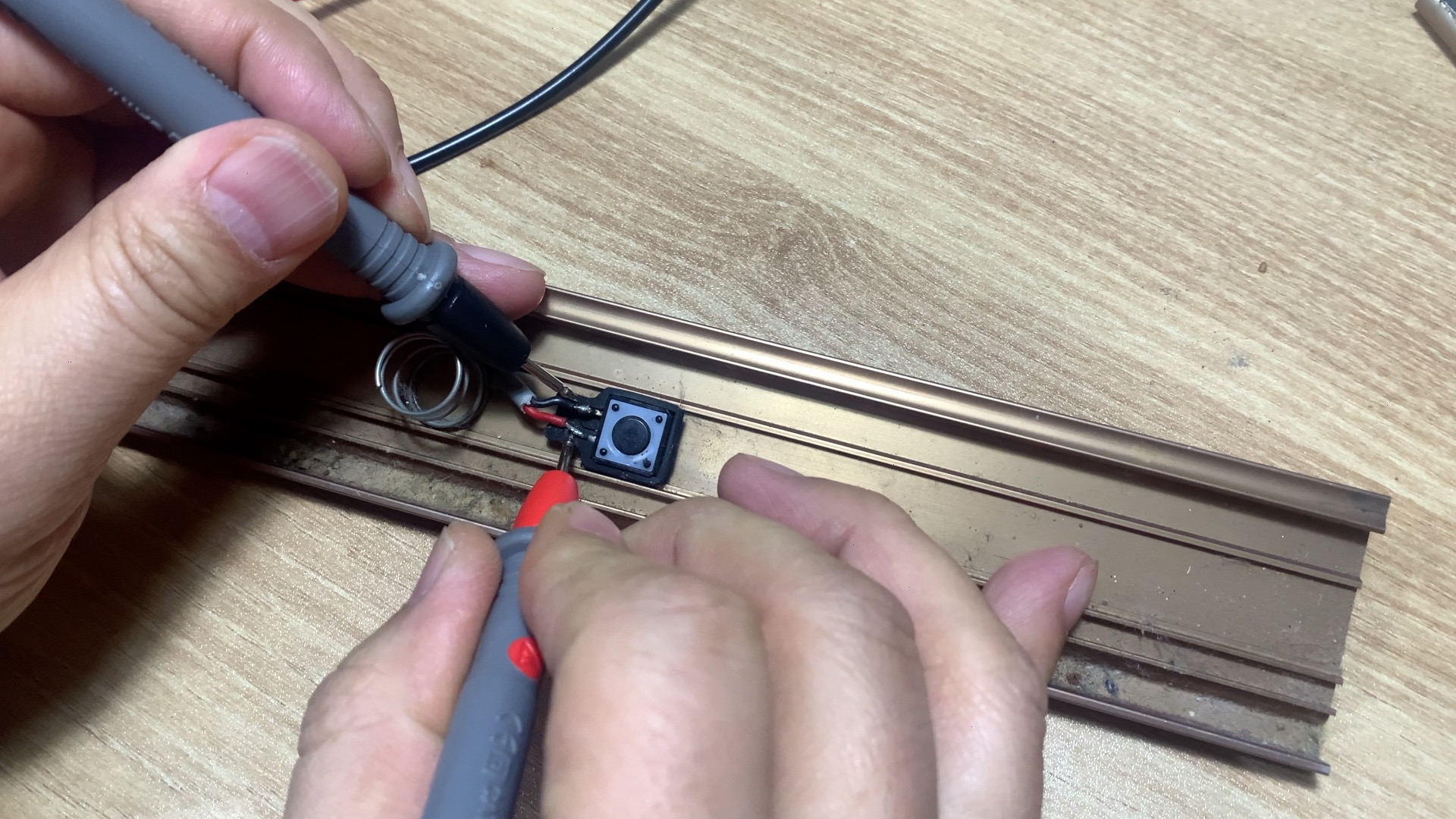

분해 후 모습



이 스위치를 교체만 하면 수리는 끝나는데, 그럼 이 스위치를 어디서 구매하는지 알아보자.





네이버나 전자부품 쇼핑몰에서 다음과 같이 검색을 해보자

택트 스위치 또는  푸시 스위치



그럼 이런 결과가 나온다.

해당 영상에 사용된 발판 스위치 규격은 12x12x7.5 정도 되는것 같다

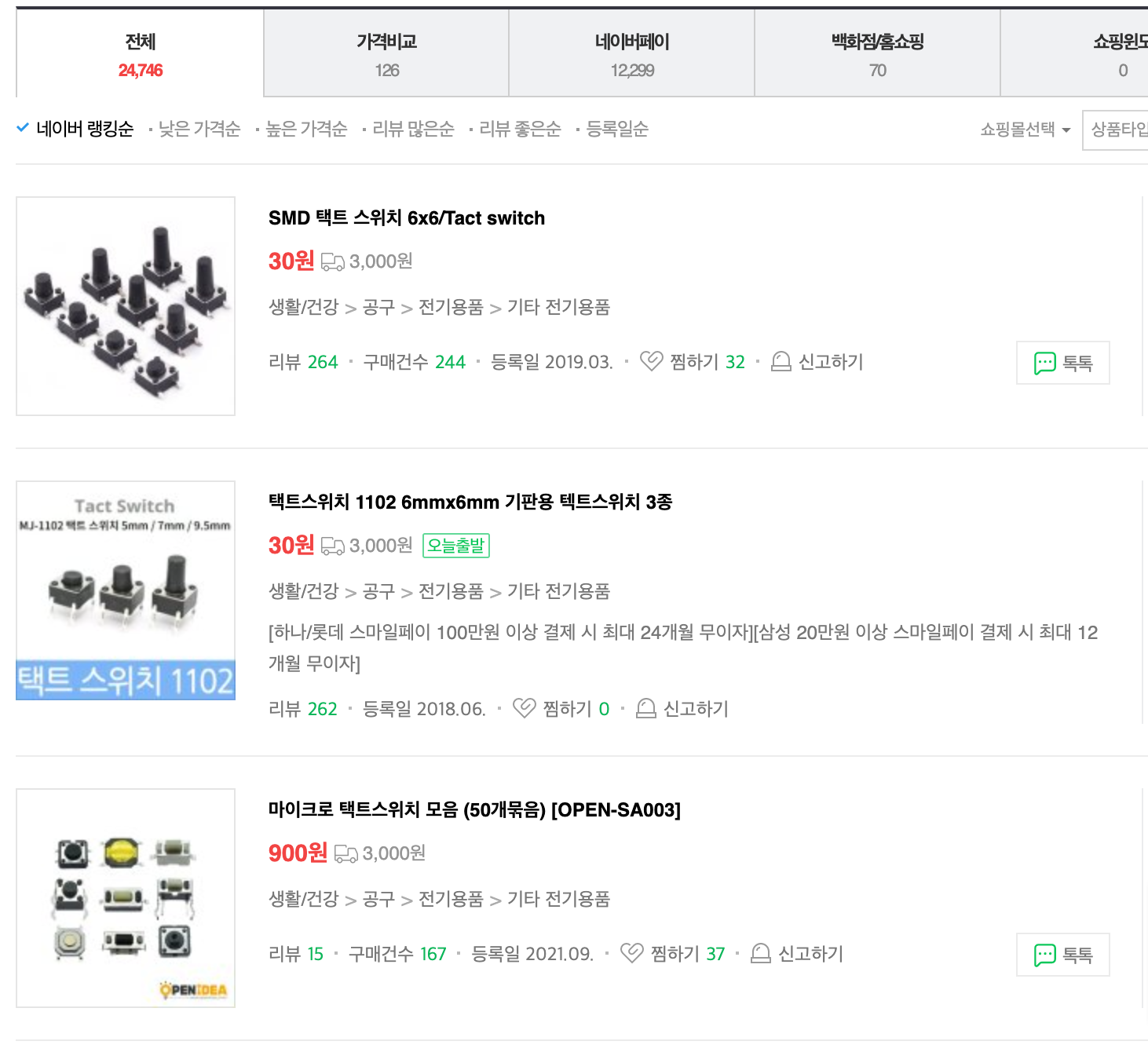

네이버 쇼핑

스위치 종류가 상당히 많으니 본인에 맞는 사이즈를 잘 찾아서 구매하면 되겠다.



내가 재능 기부로 몇몇 주변분들께 절수 페달 스위치를 교체를 해 드렸는데,

간혹 절수 패달 불량도 있지만, 싱크대 절수 모듈이 불량인 경우도 있었다.



이 블로그를 통해 손재주 조금 있으신 분들은 도움이 되시길 바란다.



수리영상은 아래 참고

https://youtu.be/TYpK92sz3i4
