전선 규격별 허용전류 그리고 가전기기 용량 산정방법

오늘은 220V 가정용 전기 관련 전선의 용도별 허용전류에 대해서 이야기해볼까?

나는 매립등도 설치하고 연장선도 만들고 셀프로 여러 가지 전기 관련 작업을 하는데 그때마다 아무 전선이나 사용하면 안 되나? 하고 생각을 했다.

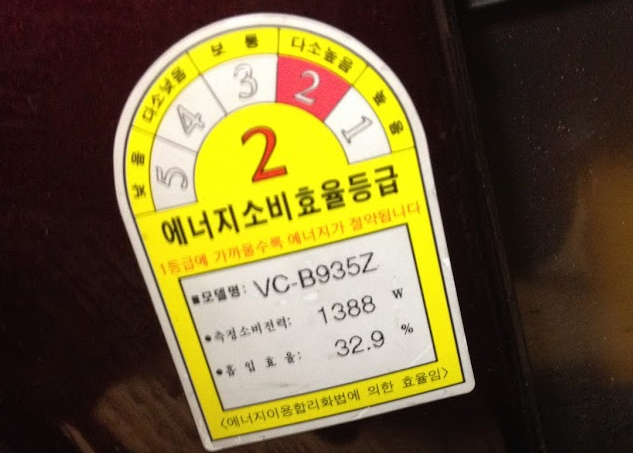

제품 소비전력 스티커

그런데 사용 가전제품별로 허용된 전선 규격을 준수해야 화재 같은 안전사고를 예방할 수 있다.



이미 지난 블로그 포스팅에서 이야기했듯이 가전제품은 고전력 제품도 있지만 저전력 제품도 있다.

고전력 제품은 가능하면 멀티탭 대신에 벽 콘센트를 사용하는 게 좋다고 이야기했었다.



그럼 전선 규격별로 어느 정도 전력량을 수용하는지 표로 만들어 보았다.



단상 220v 기준

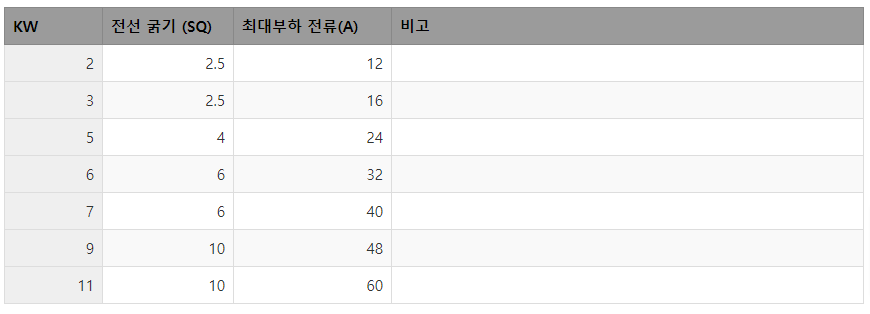

규격별 용량

가정에서 개인이 큰 용량은 사용 안 할 테니까 최대 11kw 사용기준으로 정리해 보았다.



그럼 예를 들어보자

에어컨을 사용하기 위해서 불가피하게 연장선을 사용할 경우에는 에어컨이 2.5kw의 소비전력을 갖는다고 가정할 때, 전선은 2.5SQ 이상 되어야 한다.

물론 주변 온도가 높은 곳이라면 한 단계 더 굵은 전선이 필요하고, 주변 온도가 낮거나 외부라면 2.5SQ 정도 사용하면 좋다.

그럼 SQ는 무엇인가?

SQ (sqare)  = ㎟ 로 표시하며 , 전선의 단면적을 말한다.

즉, 단면적이 넓을수록 많은 전류를 흘려보낼 수 있다.

단면적이 좁으면 어떨까? 보내려는 전류는 많은데 면적이 좁으므로 과부하가 걸리게 되고, 그 과부하는 열 에너지로 방출한다.

과부하가 심하게 되면 전선 피복이 녹아내리고 화재가 발생한다.



그리고  DIY 하다가 많이 실수하는 부분이

연장선에 연결한 가전제품류의 총합 기준으로 전선을 배치해야 되는데, 처음에는 총합 기준으로 허용전류 이내로 사용하다가 하나둘씩 다른 가전제품을 연결하게 되는데, 이때 허용 전류값을 초과하게 된다.

안전하게 여유 있게 전선 규격을 확보하자.

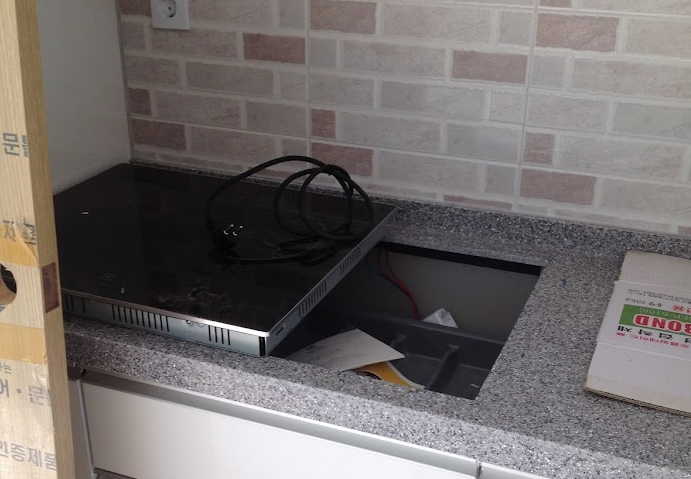

하이라이트 설치



인덕션 및 하이라이트

특히 전열 방식의 인덕션이나 하이라이트 같은 가스레인지 대체 전기 제품의 경우. 소비 전력이 엄청나게 높다.

3구 인덕션의 경우 3.4~3.5kw를 얘 혼자 먹는다.

와~~ 3.5kw

감이 안 온다, 이거 스탠드 에어컨 두 개를 동시에 켰다 생각해라.. 이제 감이 온다.

일반 콘센트 허용전류가 3.5kw이다. 물론 하나의 차단기에 하나의 콘센트만이 연결되어 있다는 가정하에 그렇다.

내 생각에는 콘센트에 꽂아 사용하면 차단기가 바로 내려갈 듯하다. 왜냐면,, 허용 값에 오차가 거의 없기 때문에,,,

이럴 때는 별도로 메인 차단기에서 선을 연장해서 가져와야만 해결 가능하다.

물론 인덕션이 예시로 설명한 용량보다도 더 큰 제품이 있다. 이런 제품은 구매하기 전에 사용전력부터 확인해야 한다.

구매해서 설치했는데 차단기가 내려가면 당장 밥을 못해 먹으니까,,,



일반 가정의 계약전력이 3kw인 경우 메인 차단기 용량은 30A이고

계약전력이 5kw인 경우 메인 차단기는 40A이다.

높은 전력의 인덕션을 구입했다면 계약전력을 5kw로 변경하고 차단기도 40A로 변경하는 전기 공사가 필요할 수도 있겠다.

본인 집의 계약전력이 얼마인지 모르면 차단기 함을 열어서 보면 된다, 또는 주택이면 한전에 문의하고 아파트면 관리실에 문의하면 됨.



제품에 따라서 다르지만 6~7kw짜리 인덕션 제품도 있다, 이런 제품은 반드시 전기공사를 하고 사용해야 하며 전기공사 없이 사용불가라는 점을 꼭 알기 바란다.

그래서 소비전력을 확인하고 구매하시길....



인덕션이나 하이라이트를 쓰는 이유는 가스레인지에서 나오는 일산화탄소나 이산화탄소 같은 매연 때문에 아토피나 호흡기가 예민한 분들이 선호하기 때문에, 이런 분들에게는 추천하는 제품이다,,





전등을 사용하는 전선

주로 매립등을 설치할 때 하나의 전선을 분기해서 여러 전등을 켜는 경우가 많은데, 총 전등의 합계 용량을 계산해서 전선을 사용해야 한다.

보통은 하나의 차단기는 20A의 허용 전류를 가지고 있기 때문에 전등의 차단기와 연결된 모든 전등의 전력 합계는 그 보다 낮아야 하고, 전선 규격도 확인할 필요가 있다.

전등의 소비 전력이 적다고 얇은 전선을 사용하면 안 되고 모든 전등의 합계 용량을 꼭 확인하자.



전기차 충전용 연장선

전기차 충전 시에는 주로 충전기의 허용전류를 잘 보아야 한다.

보통 자동차 제조사에서 제공하는 충전기는 10A ~ 12A 사이로 제품을 만들어 공급하게 되는데, 연장선은 이 전류보다 더 굵은 전선을 사용해야 한다,

이유는 야외에서 충전을 하는 경우가 많을 것이고 전선이 햇빛에 노출되어 열을 받으면 허용 전류치가 낮아지기 때문에 그러하다.

야외용 전선은 가능하면  CD관등으로 매립하거나 직사광선에 노출되지 않도록 하는 것이 좋다.
