접지를 왜 하는가 ?, 접지가 없는 제품은 왜 없는가 ?

접지를 왜 하는가?
접지는 전기적인 회로나 장 비이 일부분을 땅에 접지봉을 박아서 연결하는 것을 말하는데, 그 이유는 앞서 설명한 전기회로나 장비 즉,, 가전제품 등에서  누전된 전기가 사람 몸에 흐르게 되면 안전사고가 발생하니까 이렇게 땅으로 흐르도록 해서 사람을 보호하는 목적으로 접지를 하게 된다.

접지가 안되어 있으면 가전제품을 만졌을 때 짜릿한 전기 흐르는 느낌을 느낄 수 있으며, 이 경우 매우 위험하니 접지 상태를 확인할 필요가 있다.
각 가정의 콘센트에는 전기를 연결하는 구멍 두 개와 접지 포인트가 장착되어 있으며 이 포인트가 접지되는 포인트이다.
가정의 경우 한전에서 또는 전봇대에서 들어오는 전기는 두 가닥이고 접지선은 따로 들어오지 않는다.
이 접지선은 주택을 건축하면서 땅에 접지봉을 박거나 해서 미리 안 들어 놓고, 한전선로 두 가닥과 접지 한가닥 이렇게 세 가닥을 콘센트마다 배선하게 된다.

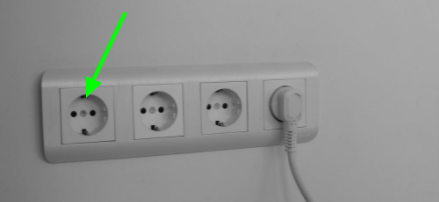

전원 소켓의 접지 부분

TV는 왜 접지선이 없는가?
궁금해서 좀 찾아봤는데 TV는 단독으로 사용하는 경우가 거의 없고 외부 안테나선을 인입하거나, 세톱박스와 HDMI 등 외부 기기와 연결을 해서 사용을 하다 보니
여러 외부 장치와 전위차가 발생하게 되고 이로 인해서 케이블이 손상되거나 화재 위험이 있어서 접지를 안 한다고 한다.

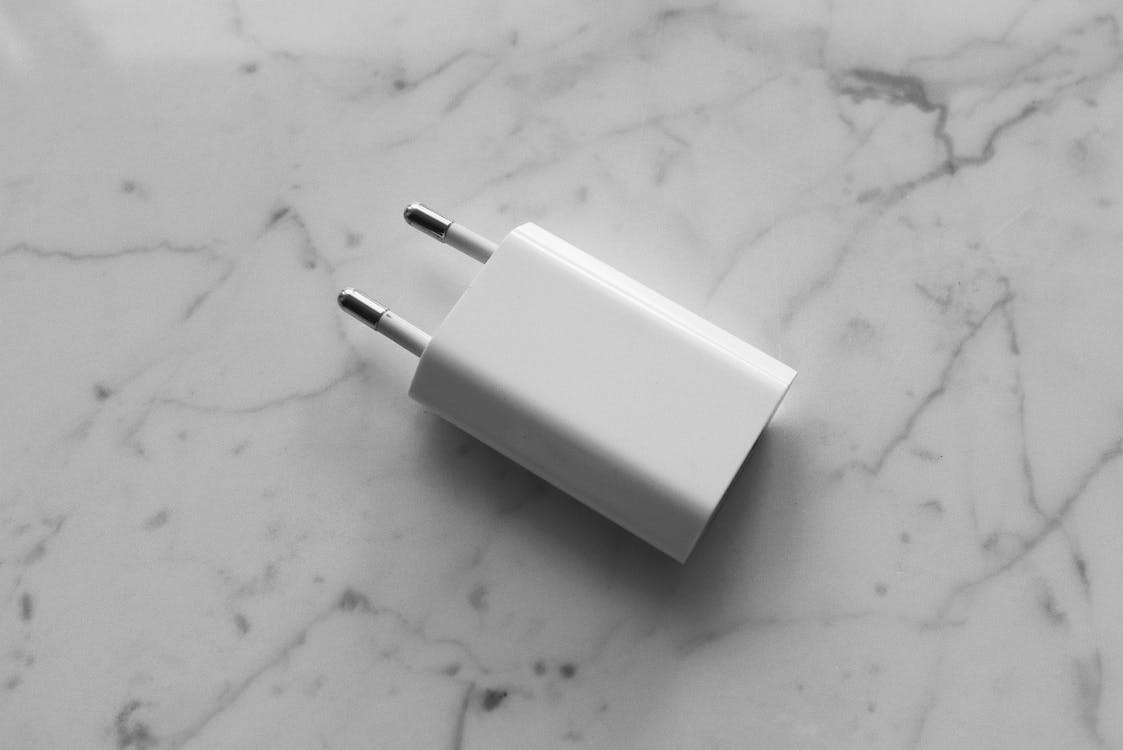

어댑터

어댑터류는 왜 접지선이 없는가?
어댑터는 정말 많이 사용하는 가전기기인데, 주로 220v에 접속해서 DC5v를 출력으로 내보내거나 DC12v로 내보내게 되는데, 외형이 플라스틱으로 구성되어 있고, 출력단이 저전력이기 때문에 누설 전류가 흐르더라도 인체에 미비하여 접지형 어댑터를 만들지 않는다고 한다.
그래서 노트북 어댑터도 접지가 없는 경우가 많으며, 노트북 작업 시 본체에서 전류가 흐르는 느낌도 들기도 하는데, 그걸 방지하고자 접지형 플러그 연장선을 함께 제공하는 경우도 있다,
맥북을 사용해본 사용자라면 긴 연장선이 같이 들어 있는 경우가 있는데 바로 이 연장선이 접지를 물리적으로 해준다.







무접지 플러그

선풍기나 헤어 드라이기 등 제품은 기본적으로 접지가 없다?
그렇다 우리 집 선풍기나 헤어 드라이기는 접지 플러그가 아니다. 왜 없냐?
찾아보니 물과 상관없는 실내 제품인 경우 외형이 플라스틱으로 구성되어 있기 때문에 감전 위험이 없어서 접지가 없다고 한다.
대신 냉장고나, 밥솥, 전자레인지 등은 외형이 금속 재질로 되어 있고 물과 가까이 사용하는 제품이기 때문에 접지가 있단다..

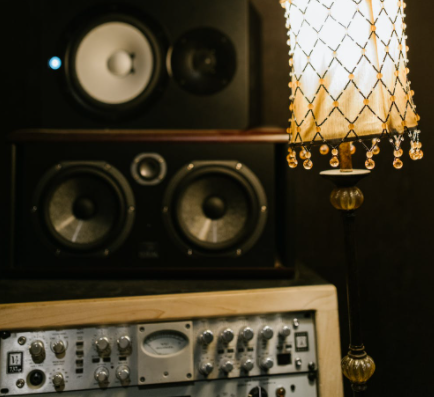

오디오 장치

이어폰이나 헤드셋을 사용하면 웅~~ 소리가 나요.
집에 오디오 제품이나 컴퓨터를 사용할 때 소리에 웅~~~ 하는 노이즈가 섞여 들어오는 경우가 있다.
이유는 제품에서 노이즈 전류가 발생하게 되는데 접지가 제대로 안되어 있어서 이 노이즈가 스피커 라인을 타고 들어오는 소리다. 접지를 해서 사용하면 노이즈에서 탈출할 수 있다.
오디오 제품에서 접지를 하는 방법은 케이스 뒤에 접지단자가 대부분 있을 텐데 이 부분에 접지선을 연결해서 노이즈를 해결할 수 있다.
또는 전문적으로 노이즈에 아주 민감한 분들은 단상 복권 트랜스를 사용하여 해결하는 경우가 많다.
(단상 복권 트랜스는 다음에 시간 나면 포스팅 한번 할게요)

우리 집은 접지가 잘 되어 있는가?
테스트는 아주 간단하다. 콘센트의 접지 포인트와 전기인입 콘센트 구멍 두 개 중에 한 개씩 번갈아 전압을 측정해 본다.
한쪽은 약 220v가 나올 것이고 다른 한쪽은 0에 가까운 전압이 흐르게 된다. ==> 이론상 0v가 나오기가 쉽지 않다..
접지가 잘되어 있으면 수 v 정도 나올 텐데 접지가 안되어 있으면 70~80v 까지도 나오는 경우가 있다. 이런 경우 접지공사? 가 필요하다.
주택이라면 접지봉 사다가 땅에 깊이 박고 외부 콘센트의 접지선에 연결하면 되지만 아파트라면 이게 불가능하다.. 관리실에 물어봐서 해결해야 한다.
그런데 아파트의 경우 간혹 수도꼭지에 접지를 연결 해서 사용하는 분도 계시니 접지에 대해서 이해가 충분하면 임기응변으로 접지를 할 수도 있을 듯..



접지를 안 하면 어떻게 되는가?

접지를 안 하는 경우 발생할 수 있는 사고는 아무래도 감전사고가 되겠다.

전기 제품이 접지가 되어 있지 않으면 사람에 따라서 감전으로 인한 심장마비 또는 쇼크로 인한 장애 또는 사망할 수 도 있으니 접지를 꼭 하고 사용하도록,,,

날이 습하거나 비가 오거나 물기가 있거나 여러 이유로 감전사고는 발생한다. 잊지 말자
